产品编号： |
9410134816 |
规 格： |
T76/L 76/N | |
产品备注： |
可根据客户要求定做 | |
产品类别： |
中空锚杆 | |
T76自进式中空注浆锚杆主要用于软弱围岩，破碎岩层不成孔隧道支护项目，76自进式锚杆是隧道自进式管棚和围岩支护的主要组成部分。
产品介绍：
T76自进式中空注浆锚杆指外径为76mm的自进式锚杆，通过中空锚杆体搭配钻头、连接套、居中器、垫板、螺母来实现钻进、注浆、锚固。76自进式锚杆主要用于隧道自钻式管棚支护、隧道围岩加固等工程，根据设计力值要求选择不同产品型号。如果您需要自钻式锚杆型号规格推荐，欢迎留言或来电咨询，我们可以提供自钻式锚杆全流程解决方案。
产品图片

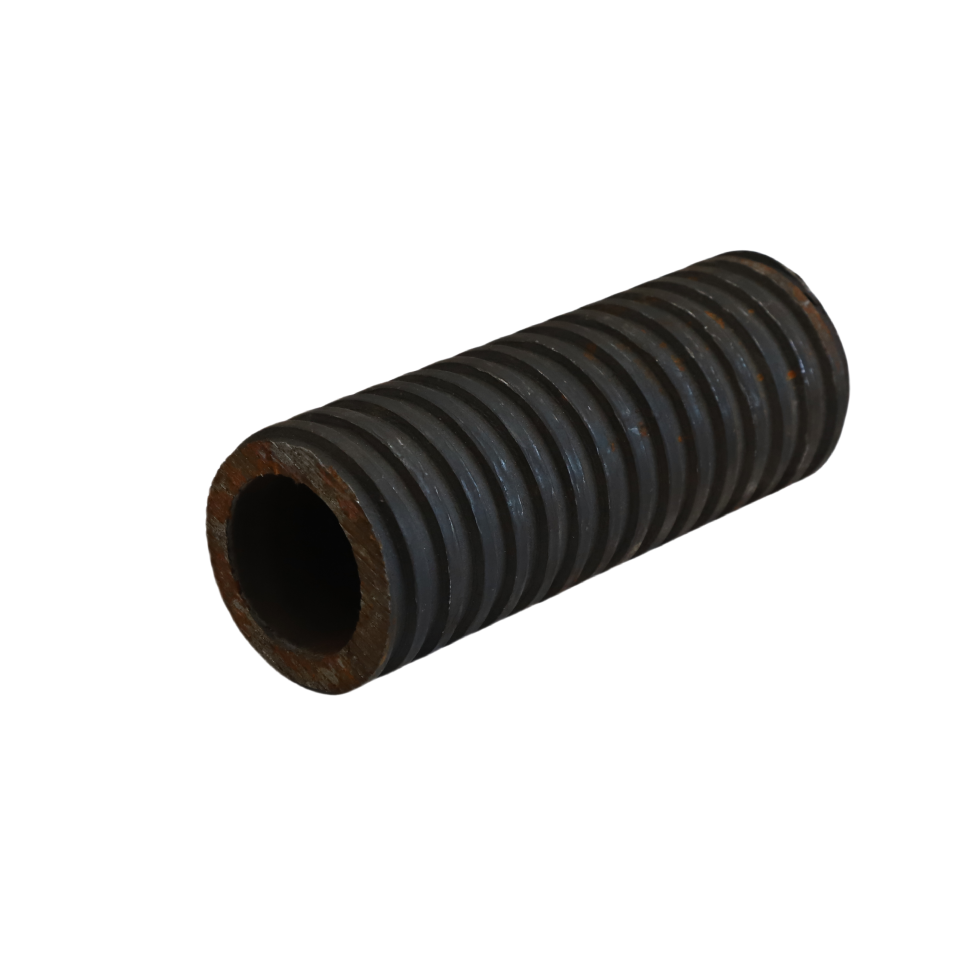

中空杆体
|
图形 |
型号 |
屈服力（KN） |
抗拉力（KN） |
延伸率 |
备注 |
|
|
HCT76L |
1200 |
1000 |
8 |
可根据客户需要加工成左旋或右旋 |
|
HET76N |
1600 |
1200 |
|
||
|
HET76S |
1900 |
1500 |
|
钻头
|
图形 |
类别 |
型号 |
外径（mm） |
地质条件 |
|
|
十字全钢钻头 |
HST76/115 |
115 |
泥岩、砾石土、白垩土、石灰土、石灰质粘土、人工填土、软弱泥岩 |
|
|
十字合金钻头 |
HST76/115 |
115 |
软到中硬岩，例如：夹杂大卵石的砾石，裂隙发育的岩层，无筋混凝土 |
|
|
球齿合金钻头 |
HST76/115 |
115 |
软到中硬风化岩层、大卵石、碎石，如泥岩、片岩、火山岩等 |
螺母
|
图形 |
类别 |
型号 |
对边（mm） |
长度(mm) |
备注 |
|
|
|
六方螺母 |
HET76-L80 |
104 |
70 |
|
|
连接套
|
图形 |
型号 |
外径（mm） |
长度（mm） |
备注 |
|
|
HST76-L200 |
95 |
200 |
与适配中空锚杆体达到等强 |
居中器
|
图形 |
型号 |
外径（mm） |
长度(mm) |
|
|
HET76/130 |
130 |
20 |
垫板
|
图形 |
类别 |
型号 |
边长(mm) |
厚度（mm） |
备注 |
|
|
平垫板 |
HET76-L250-T30 |
250 |
30 |
可根据客户需求定制 |
产品优势：
1、施工效率高：T76自进式锚杆一次钻进、注浆即可完成施工，施工步骤少，施工效率高。
2、适应性强：T76自钻式锚杆一次钻进注浆，无需拔出钻杆，在破碎围岩中仍可正常施工，可适用于各种类型的围岩，适应性更强。
3、劳动强度小：T76自进式中空注浆锚杆可利用锚杆钻机进行施工，更容易机械化，相对于常规跟管管棚劳动强度小。
4、安全性高：T76自进式中空注浆锚杆施工时工人可远离掌子面，安全性更高。
5、综合成本低：T76自进式锚杆材料成本虽然略高于常规钢花管管棚，其施工效率高、能适应隧道施工中不可预测的各种围岩情况、缩短工期，同时也间接降低了资金、设备租赁等的成本，故其综合成本更低。
应用领域：
T76自进式中空注浆锚杆主要应用在隧道及地下工程，可用于隧道管棚支护及系统支护等。
地基项目、边坡项目、隧道项目图片：
